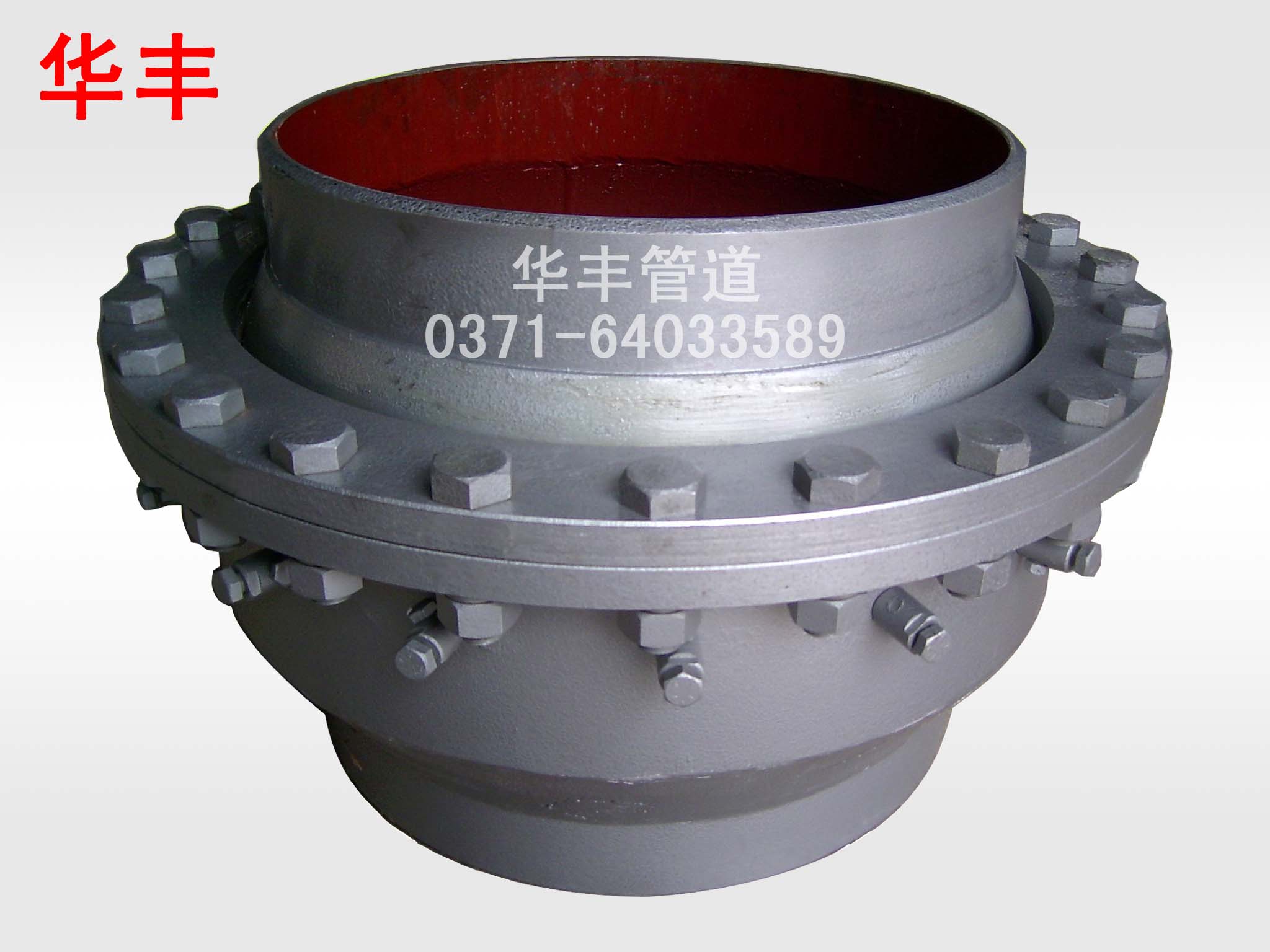

焊接式球形補償器
標簽：該產品可按照客戶要求訂做，如需訂做請向客服提供您的參數表
華豐竭誠為您服務，熱線電話0371-64033589
焊接式球形補償器是本公司在普通球形補償器的基礎上，改進的一種新型補償器裝置，其功能是利用補償器球體的角位移及旋轉來吸收或補償熱力管道因熱脹冷縮所產生的一個或多個方向上的尺寸變化或位移。
一、產品特點
1、設計安裝簡單方便，布置形式多樣，有水平、垂直、傾斜等。
2、補償量大，占用空間小，一般距離200-500米安裝一組，所需補償器和固定支架數量少，投資費用低。
3、球體可繞球心任意旋轉，同時還可向任何方向折曲，可進行多個方向補償。
4、自身平衡內壓推力或盲板力，對固定支架作用力小，管道不存在失穩、水錘現象。
5、安全性能高，密封性能好，且具有耐高溫、耐高壓、抗腐蝕、回彈率高、摩擦系數小、使用壽命長，可達30年以上。
6、整體焊接，球體采用高強度結構，產品強度大大提高。
7、球體表面采用耐磨高硬光滑保護涂層技術，提高抗磨損、耐腐蝕能力，大大降低了球體轉動摩擦阻力。
8、維修方便，可實現在正常工作情況下帶溫、帶壓隨時進行檢修。
二、適用范圍
1、管網拐彎處。
2、地形復雜的山區或城市管網。
3、由于地基下沉或地震等原因引起管道變形的管網。
4、補償量大而空間位置又受到限制的管網。
5、管線長，又要求壓力損失小的管網。
6、跨過道路或橋梁等有特殊要求的管網。
7、需要限制接管載荷的敏感設備的進出口管道。
8、在管道中需要采用活動關節（萬向接頭）的管網。
9、特殊場合解決因各種原因引起的管道變形。
三、產品主要性能指標
DN20-DN3000
工作壓力：0.6-4.0MPa
工作溫度：-50℃-650℃
折曲角：±15°
密封材料摩擦系數≤0.15
使用壽命：可達30年以上
適用介質：熱水、蒸汽、冷卻水、循環水、其它流體
四、訂貨須知
1、提供公稱通徑、工作壓力、工作溫度、折曲角、流體介質及所系的產品型號和數量；
2、提供接管材質要求：根據使用情況和設計參數選定，一般與管道材質相同（20#或Q235B）,對芯管抗腐蝕能力有較高要求時選用不銹鋼，如用戶另有特殊要求可定制；
3、接口連接型式本公司常規產品為焊接式，如需法蘭連接請提供法蘭標準；
4、高溫或低溫、高壓或負壓或管線復雜、產品另有特殊要求本公司均可專門設計供貨。
五、產品相關技術參數
公稱通徑ＤＮ | 徑向大尺寸 | 球心距E(mm) | 轉距（KNM) | 接口端口尺寸 | 總長Ｌ（mm) | 重量 | ||||||||||
1.0MPa | 1.6MPa | 2.5MPa | 4.0MPa | 1.0MPa | 1.6MPa | 2.5MPa | 4.0MPa | |||||||||
法蘭連接 | 接管 | 法蘭 | 接管 | 法蘭 | 接管 | 法蘭 | 接管 | 法蘭 | ||||||||
50 | 180 | 114 | 0.07 | 0.11 | 0.17 | 0.28 | ￠59*3.5 | 200 | 18 | 23 | 18.8 | 23.8 | 23 | 29 | 26 | |
65 | 198 | 152 | 0.14 | 0.23 | 0.36 | 0.58 | ￠73*4 | 260 | 26 | 31 | 27 | 33 | 32 | 39 | 38 | |
80 | 225 | 168 | 0.32 | 0.51 | 0.80 | 1.28 | ￠89*4 | 292 | 37 | 45 | 38 | 46 | 45 | 53 | 54 | |
100 | 260 | 178 | 0.54 | 0.86 | 1.34 | 2.15 | ￠108*4 | 310 | 56 | 66 | 58 | 68 | 70 | 82 | 83 | |
125 | 300 | 206 | 1.04 | 1.67 | 2.61 | 4.18 | ￠133*4 | 350 | 77 | 87 | 79 | 91 | 95 | 111 | 12 | |
150 | 375 | 254 | 1.52 | 2.43 | 3.80 | 6.08 | ￠159*4.5 | 440 | 85 | 99 | 87 | 101 | 105 | 125 | 121 | |
200 | 440 | 236 | 2.15 | 3.45 | 5.39 | 8.63 | ￠219*5 | 435 | 118 | 137 | 121 | 141 | 145 | 176 | 170 | |
250 | 540 | 315 | 4.22 | 6.75 | 10.55 | 16.88 | ￠273*6 | 584 | 238 | 262 | 243 | 271 | 290 | 330 | 341 | |
300 | 608 | 275 | 6.34 | 10.15 | 15.86 | 25.38 | ￠325*6 | 602 | 331 | 360 | 238 | 375 | 405 | 457 | 470 | |
350 | 685 | 370 | 8.31 | 13.30 | 20.78 | 33.25 | ￠377*8 | 670 | 503 | 546 | 514 | 569 | 615 | 696 | 720 | |
400 | 780 | 420 | 10.83 | 170.23 | 27.06 | 43.30 | ￠426*8 | 757 | 584 | 645 | 596 | 665 | 715 | 822 | 840 | |
450 | 825 | 435 | 15.34 | 24.55 | 38.36 | 61.38 | ￠480*8 | 822 | 846 | 911 | 864 | 965 | 820 | 917 | 1217 | |
500 | 900 | 336 | 20.81 | 33.30 | 52.03 | 83.25 | ￠529*8 | 728 | 965 | 1045 | 985 | 1111 | 1150 | 1315 | 1408 | |
600 | 1055 | 448 | 26.22 | 41.95 | 65.55 | 104.87 | ￠630*8 | 900 | 1345 | 1449 | 1375 | 1640 | 1647 | 1895 | 1943 | |
700 | 1300 | 710 | 31.78 | 5.0.84 | 79.44 | 127.10 | ￠720*8 | 1290 | 1524 | 1555 | 1886 | 2193 | ||||
800 | 1450 | 830 | 38.26 | 61.22 | 95.65 | 153.05 | ￠820*10 | 1480 | 1700 | 1735 | 2080 | 2465 | ||||
900 | 1630 | 950 | 45.20 | 72.32 | 113.05 | 180.80 | ￠920*10 | 1650 | 1876 | 1910 | 2298 | 2700 | ||||
1000 | 1810 | 1100 | 52.74 | 84.38 | 131.84 | 210.95 | ￠1020*10 | 1810 | 2058 | 2100 | 2520 | 2940 | ||||
1100 | 1990 | 1350 | 60.91 | 97.46 | 152.28 | 243.65 | ￠1120*10 | 2050 | 2370 | 2425 | 2880 | |||||
1200 | 2170 | 1550 | 69.78 | 111.65 | 174.45 | 279.13 | ￠1220*14 | 2280 | 2795 | 2795 | 3280 | |||||
更多產品詳情可來電咨詢
聯系人：王先生 13783416000 魏女士 13683712868
